3 Céim 480V AC Drive VFD

Is éard atá i dtiomáineann SCK300 WCE ná tiomántáin ardfheidhmíochta, ilfheidhmeacha atá deartha le haghaidh uathoibriú tionsclaíoch, a úsáidtear go forleathan i lucht leanúna, caidéil, criosanna iompair, brúiteoirí agus trealamh eile. Glacann a chroí -theicneolaíocht rialaithe veicteoir ardleibhéil, a bhfuil saintréithe beachtais rialála ardluais, coigilt fuinnimh agus éifeachtúlacht ard, oibriú cobhsaí, srl., Agus is féidir leis freastal ar riachtanais na gcásanna tionsclaíocha éagsúla. Tá réitigh saincheaptha déanta againn freisin le haghaidh caibinéid rialaithe inbhéartaithe crusher soghluaiste, a fheidhmíonn go breá in go leor áiteanna ar fud na tíre.

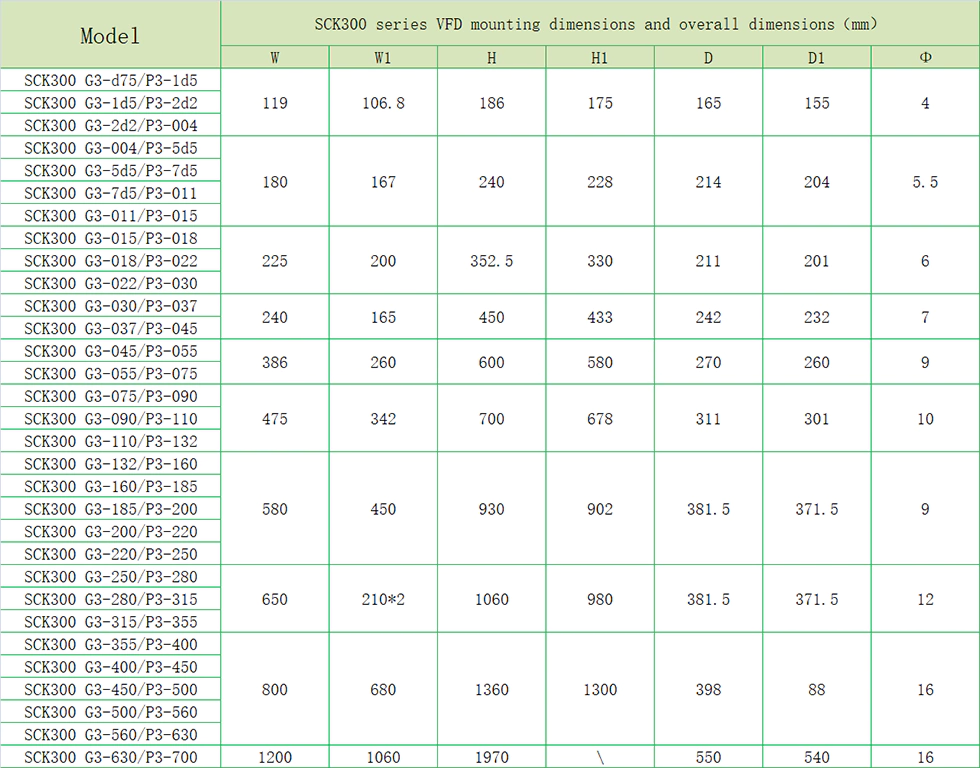

Paraiméadar Táirge (Sonraíocht)

Gné an táirge

● Gnéithe I/O.

◆ Réimse voltais ionchuir: 220V/380V/660V ± 15%

Réimse minicíochta ionchuir: 47 ~ 63Hz

Réimse voltais aschuir: 0 ~ Voltas ionchuir rátáilte

Raon minicíochta aschuir: 0 ~ 400Hz

● Gnéithe Feidhme

◆ Socrú Minicíochta Mód: Suíomh digiteach, suíomh aschur, suíomh cumarsáide sraitheach, il-luas, suíomh PID, etc.

Feidhm Feidhm Rialaithe PID

◆ Feidhm rialaithe il-luais: 16 rialú luais

◆ Feidhm rialaithe minicíochta luascáin

◆ Teip cumhachta mheandarach gan feidhm stopadh

◆ Príomhfheidhm thapa/jog: Eochair aicearra ilfheidhmeach atá sainmhínithe ag úsáideoirí faoi shaoirse

◆ Feidhm coigeartaithe voltais uathoibríoch: Nuair a athraíonn an voltas eangaí cumhachta, is féidir leis an tairiseach voltais aschuir a choinneáil go huathoibríoch

◆ Cuir suas le 25 cineál feidhmeanna cosanta locht ar fáil: thar an sruth, thar voltas, faoi voltas, thar teocht, caillteanas céime, ró -ualach agus feidhmeanna cosanta eile

● Gnéithe comhéadain imeallacha

◆ Ionchur digiteach in -ríomhchláraithe: 8 Ionchur

◆ Ionchur aschur in -ríomhchláraithe: AI1: 0 ~ 10V Ionchur, AI2: 0 ~ 10V nó 0 ~ Ionchur 20mA

◆ Aschur an Bhailitheora Oscailte: 1 Aschur

◆ Aschur sealaíochta: 2 aschur

◆ Aschur aschur: 2 aschur, 0/4 ~ 20mA nó 0 ~ 10V faoi seach faoi seach

● Saintréithe feidhmíochta teicniúla

◆ Modh rialaithe: Gan rialú veicteoir PG, rialú v/f, rialú chasmhóiminte.

◆ Cumas ró -ualaigh: 150% Reatha 60s rátáilte; 180% Reatha 10s rátáilte

◆ Tóstal Tosaigh: Gan Rialú Veicteoir PG: 0.5Hz/150% (SVC)

◆ Cóimheas luais: Gan aon Rialú Veicteoir PG: 1: 100

Iarratas táirgí

Is féidir táirgí a úsáid i mianadóireacht, lucht leanúna, caidéil, trealamh fuinnimh nua agus ócáidí eile.

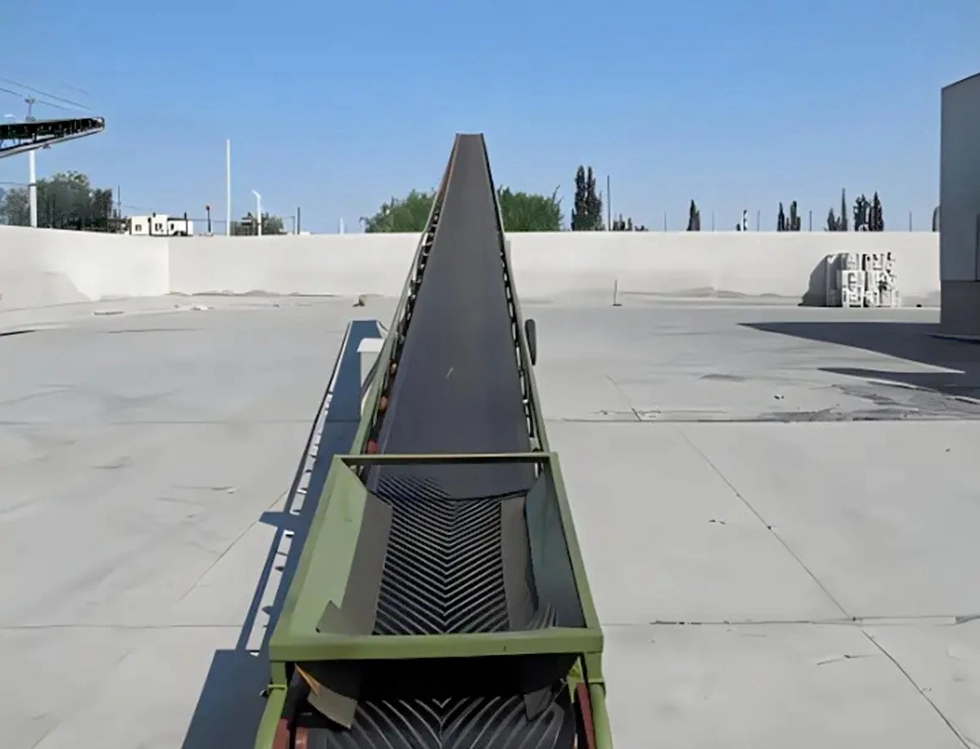

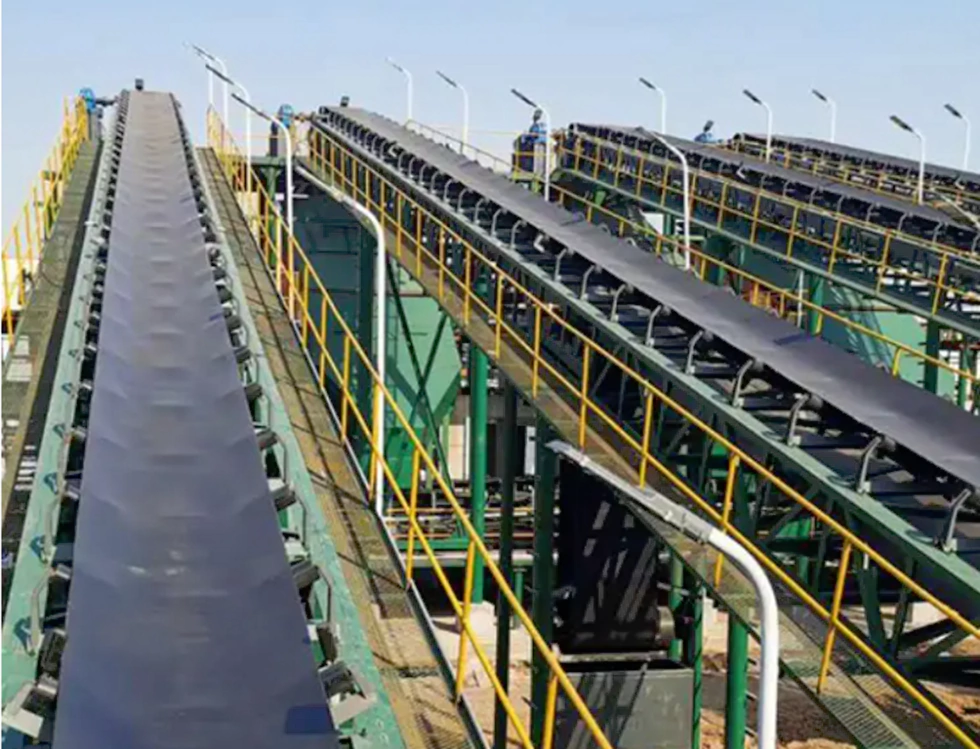

Crios iompair, earraí iompair

Tá cur i bhfeidhm tiontaire minicíochta sa chóras iompair ar cheann de na príomhtheicneolaíochtaí chun tarchur agus sórtáil ábhair éifeachtach agus chruinn a bhaint amach

1. Tarchur Ábhar Il-Luas

Cás: Pacáistí aistrithe de mhéideanna/meáchain éagsúla i stóras loighistice

Réadaithe:

Déantar ilshraitheanna de pharaiméadair luais (mar shampla 30Hz/50Hz/80Hz) a réamhshocrú agus iad a athrú ag PLC nó HMI.

In éineacht leis an mbraiteoir fótaileictreach chun méid an phacáiste a bhrath, a mheaitseáil go huathoibríoch an luas (frith-duillín mór íseal, éifeachtúlacht bheag ardluais).

6. Suíomh agus Sórtáil Beacht

Cás: Déanann an t -ionad sórtála sainráite dáileachtaí de réir ceann scríbe a atreorú

Réadaithe:

Aiseolas ionchódóra + rialú lúb dúnta inbhéartaithe, cruinneas suite suas go ± 1mm.

Nuair a shroicheann an pacáiste an calafort sórtála, déanann an inbhéartóir stad seasta (DC coscánaithe + nialas luais) i gcomhar leis an mbrú -bhrú/gníomh lámh róbatach.

3. Rialú comhoibritheach sioncronach

Cás: Tarchur Sealaíochta Creasa Iompraíochta Il-deighleog

Réadaithe:

Modh Rialaithe Máistir/Sclábhaithe: Seolann an tiontaire Máistir -Minicíochta treoracha minicíochta, agus leanann an meaisín sclábhaithe go sioncronach trí Modbus/Canopen.

Rialú Cascáidigh: Tá an t -iompróir cúil 5% níos tapúla ná an tosaigh, ag seachaint carnadh míreanna.

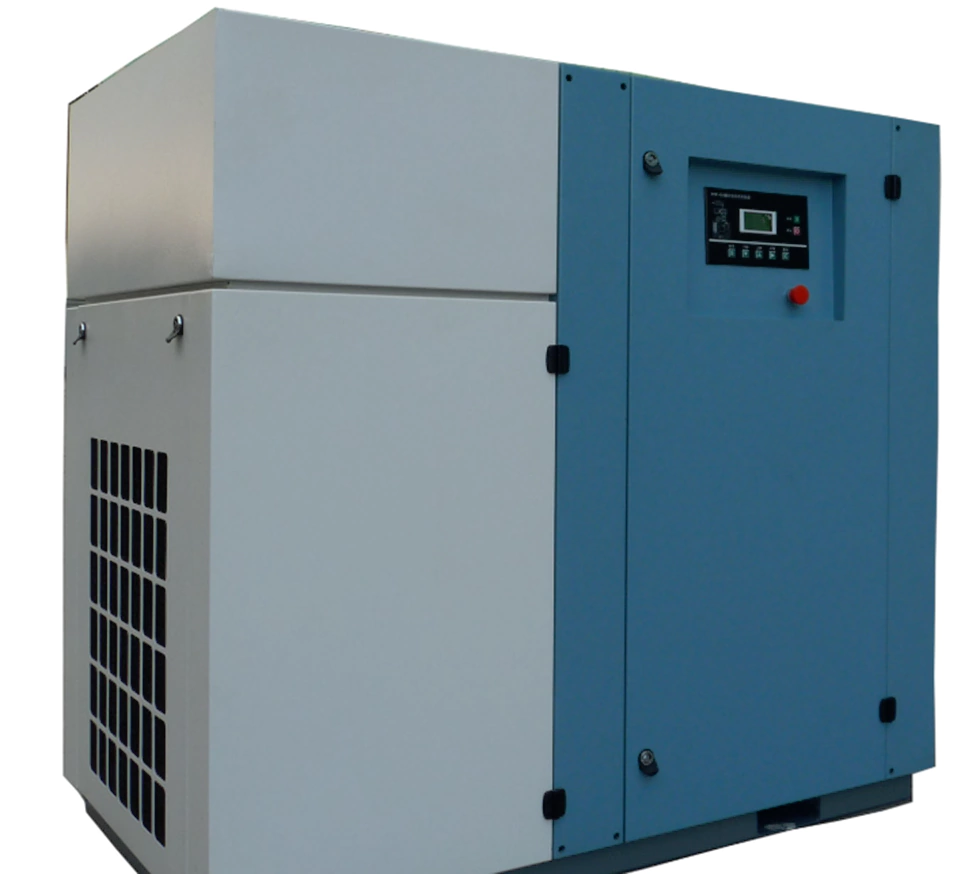

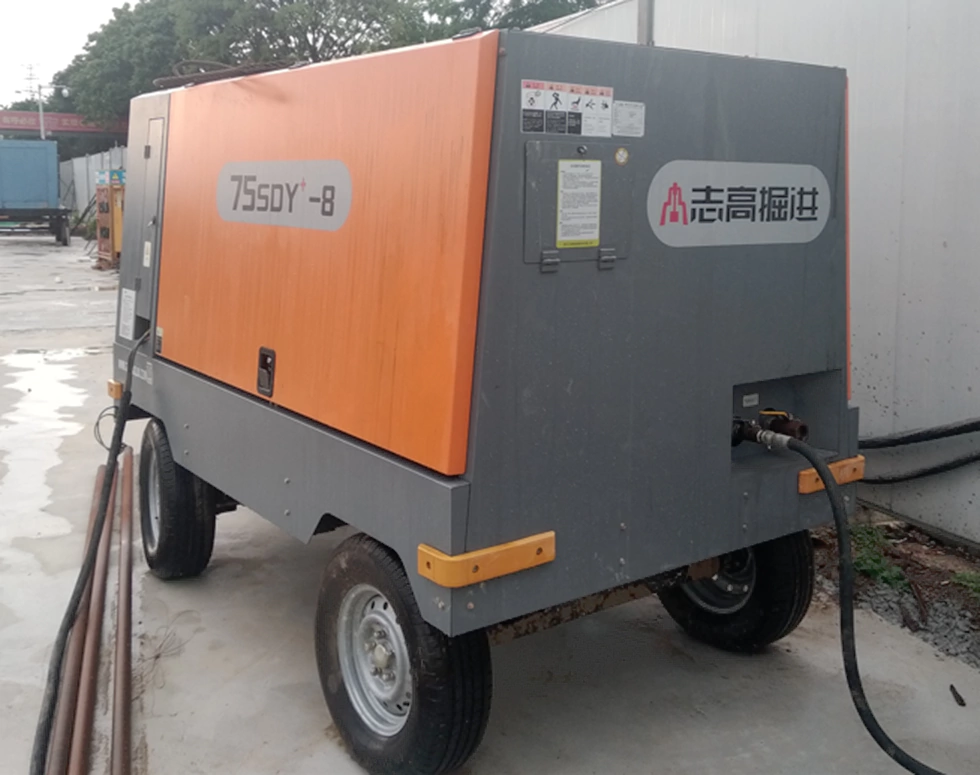

Comhbhrúiteoir aeir

Is inbhéartóir speisialta é inverter comhbhrúiteora aeir atá curtha in oiriúint do gach cineál comhbhrúiteoir aeir. Is féidir le claochlú minicíochta athraitheach an chomhbhrúiteora aeir an brú soláthair gáis a dhéanamh cobhsaí, tríd an rialtóir brú, is féidir leis an gcomhbhrúiteoir aeir leanúint ar aghaidh ag obair faoin luach brú socraithe, tá an brú cobhsaí agus iontaofa, agus is féidir leis an mbrú a bheith ina shuíomh gan chéim agus inchoigeartaithe ag am ar bith. Mótar chun tús bog a bhaint amach, leathnófar go mór le timthriall na seirbhíse agus cothabhála seirbhíse comhbhrúiteora. Tá an toirt sceite comhbhrúiteora aeir á rialú ag luas an chomhbhrúiteora aeir, ní dhéantar an pláta comhla aeir sa sorcóir a oscailt agus a dhúnadh a thuilleadh, agus tá feabhas mór ar na dálaí oibre mar an suíochán comhla agus an t -earrach, rud a sheachnaíonn sreabhadh géar agus tionchar ardteochta agus ardbhrú gáis, agus an t -ualach oibre PAINNITENCANCE.

Sonraí táirgthe

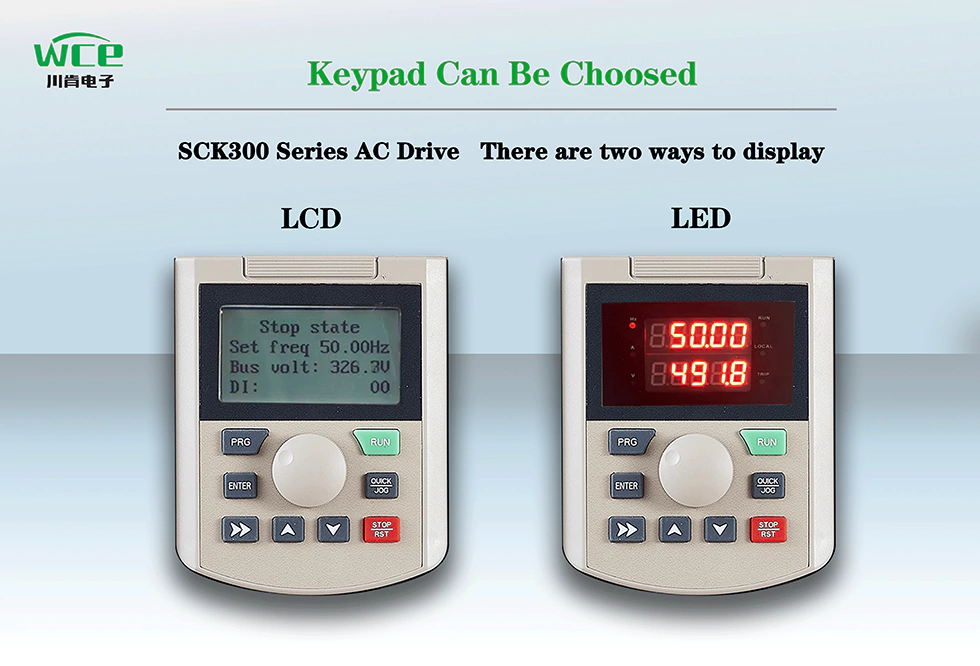

Taispeánann LCD téacs agus grafaicí il -theanga, uimhreacha taispeána LED, níos iomasach, de réir do chuid sainroghanna

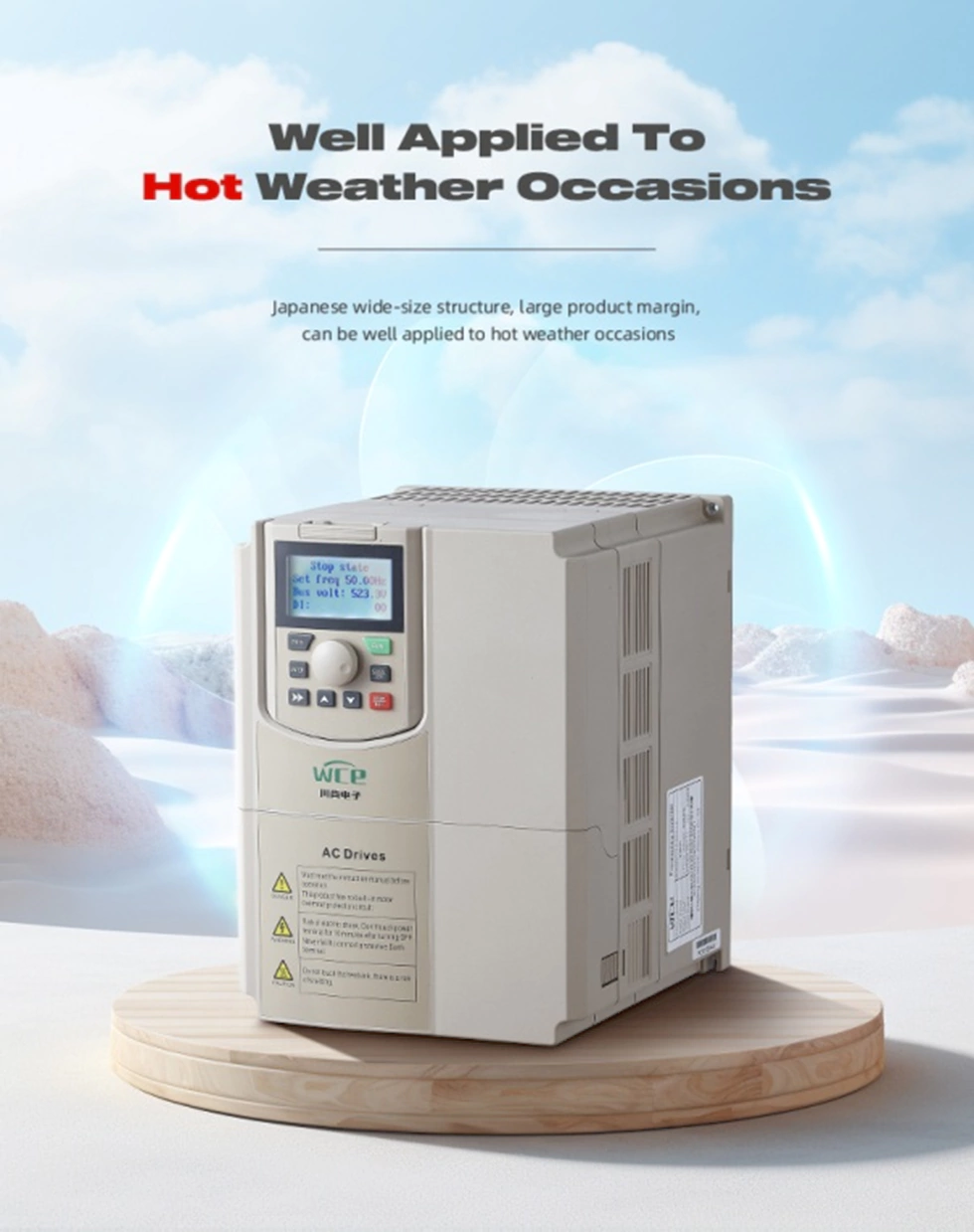

Is struchtúr mór é toirt VFD, is féidir le radaitheoir níos mó, ráta úsáide táirgí, oibriú de ghnáth i dtimpeallacht the amhail trópaiceach.

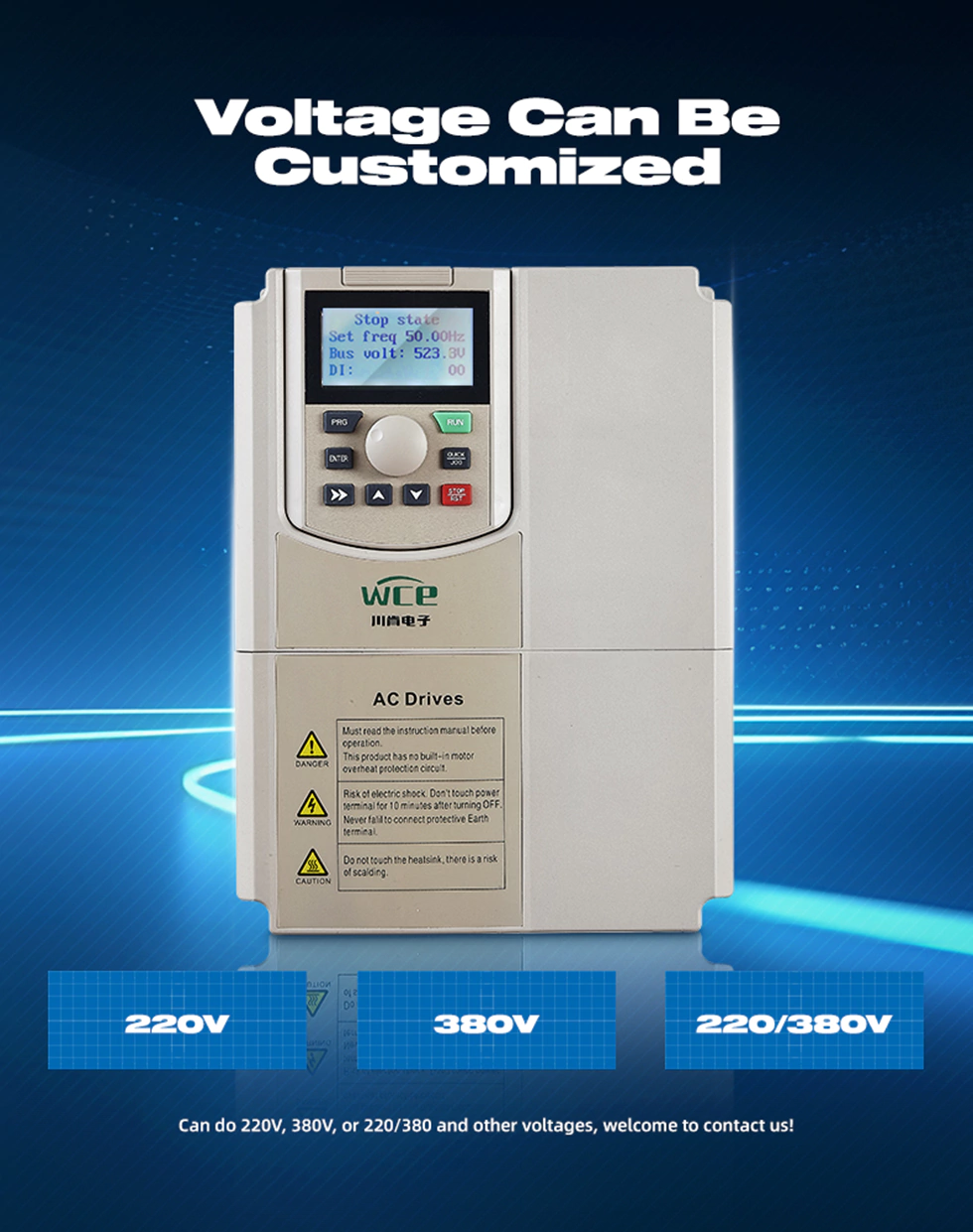

Is féidir cineálacha éagsúla modhanna ionchuir agus aschuir a oiriúnú:

1.3p 380V Ionchur go 3P 380V aschur.

2. Ionchur 3P220V go dtí aschur 3P220V.

3. Ionchur 3P660V go dtí aschur 3P660V.

4. 1P220V Ionchur go 3P 380V aschur.

5. 1P220V Ionchur go dtí aschur 3P220V.

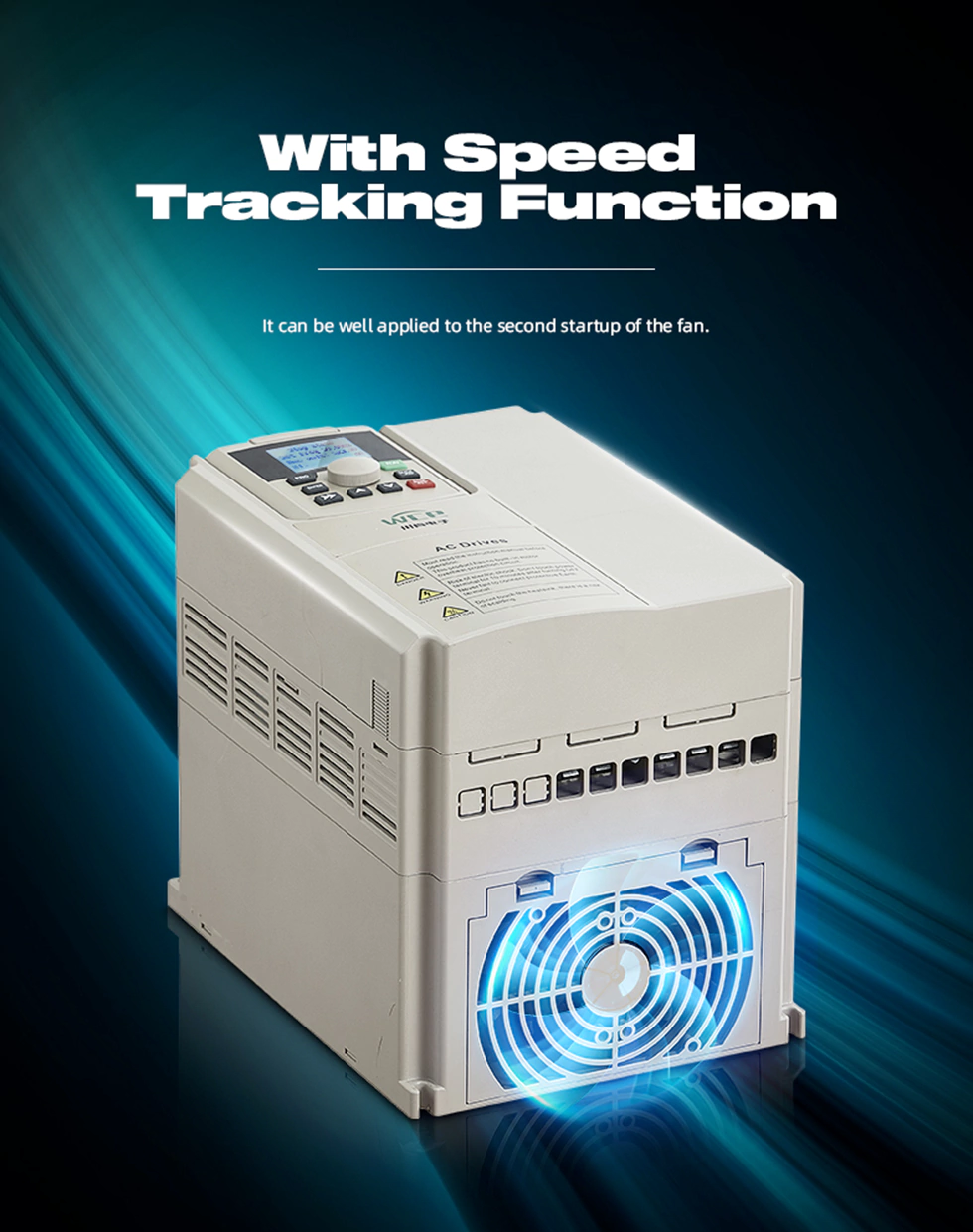

Le feidhm rianaithe luais, is féidir tús a chur le dúbailte níos fearr.

Tagann sé le cumarsáid Modbus RTU, agus is féidir leis modbus TCP, PrpFibus agus Profinet a chur i bhfeidhm freisin trí chártaí leathnaithe a chur leis.

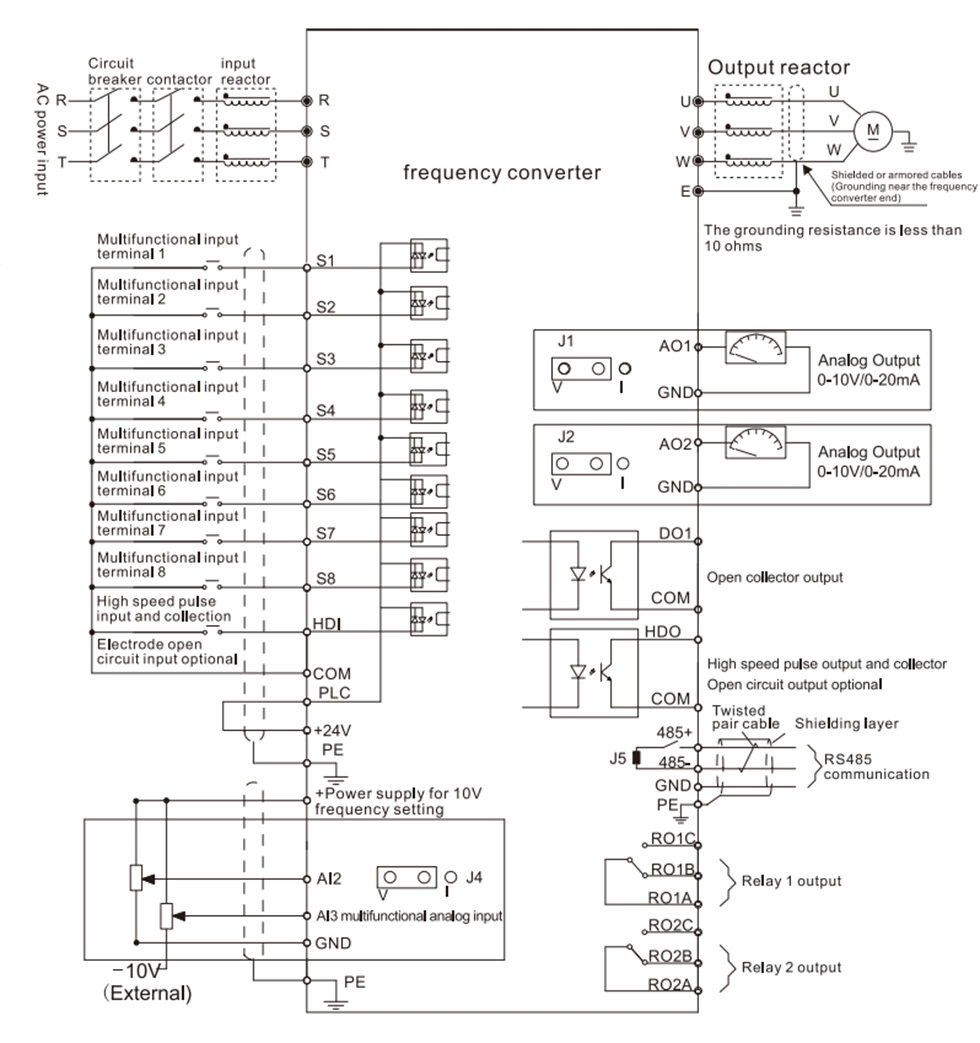

Léaráid sreangaithe VFD.
