Feidhm rianaithe luais tiomána AC (tús reatha)

Feidhm rianaithe luais tiomána AC (tús reatha)

Gné theicniúil thábhachtach den tiontaire minicíochta is ea an fheidhm rianaithe luais. Úsáidtear é den chuid is mó nuair a bhíonn an mótar i stát rothlach (mar shampla cósta inertial, tarraingt ualach, etc.). Is féidir leis an tiontaire minicíochta luas agus céim iarbhír an mhótair a bhrath go tapa agus an mótar a atosú ag minicíocht chuí chun an t -uafás, an iomarcavoltas nó an turraing mheicniúil a sheachaint de bharr neamhréir minicíochta i láthair na huaire. Tugtar "Runaway Start" ar an ngné seo freisin, "rianú luais gan braistint" nó "atosú uathoibríoch", agus feictear é go coitianta i gcásanna ina bhfuil gá le tosaíonn agus stadanna go minic nó i gcás ina bhfuil an táimhe ualach mór.

I. Croíphrionsabail agus Cur i bhFeidhm Theicniúil

Prionsabal oibre 1.

Céim braite: Nuair a fhaigheann an tiontaire minicíochta an comhartha tosaithe, braitheann sé ar dtús an mhinicíocht voltais iarmharach agus céim ar na críochfoirt mótair trí chlaochladán reatha (CT) nó trí chlaochladán voltais (PT), agus ríomhann sé luas iarbhír reatha an mhótair.

Céim Shioncronach: Déanann an tiontaire minicíochta an mhinicíocht aschuir a choigeartú go tapa go pointe minicíochta a mheaitseálann an luas mótair reatha bunaithe ar an luas braite (mar shampla, má fhreagraíonn an luas mótair reatha do mhinicíocht 20Hz, aschuir tiontaire minicíochta 20Hz ar dtús), ag seachaint na mbreiseán reatha de bharr léimneach minicíochta le linn am tosaithe.

Céim luasghéaraithe réidh: Tar éis an sioncrónú minicíochta a dhearbhú, méadaíonn an tiontaire minicíochta an mhinicíocht aschuir go dtí an spriocluach de réir a chéile de réir an chuar luasghéaraithe réamhshocraithe (mar shampla líneach nó múnlaithe S), ag críochnú an phróisis tosaithe.

2. Príomhphointí teicniúla

Braite gan Sensory: Ní theastaíonn aon suiteáil ionchódóra bhreise. Ní úsáidtear ach an t-algartam ionchorpraithe den tiontaire minicíochta chun anailís a dhéanamh ar fhórsa friththeastónach an mhótair (EMF) nó ar voltas teirminéil/tonnfhoirmeacha reatha. Tá sé oiriúnach do thionscadail athchóirithe nó do chásanna ar chostas íseal.

Freagra tapa: Is iondúil go mbíonn an t-am braite laistigh de raon 10 go 100 milleasoicind de ghnáth, ag cinntiú go gcríochnaíonn an mótar sioncrónú roimh luasmhoilliú suntasach mar gheall ar chósta inertial, rud a sheachnaíonn teip nuathionscanta de bharr difríochtaí luais iomarcacha.

Algartam Oiriúnaitheach: Is féidir leis paraiméadair mhótair éagsúla (mar ionduchtais agus friotaíocht) a aithint, agus tá sé comhoiriúnach le mótair asynchronous (IM) agus mótair shioncronacha mhaighnéadacha (PMSM).

Ii. Cásanna tipiciúla iarratais

Trealamh ualach ard-intertia

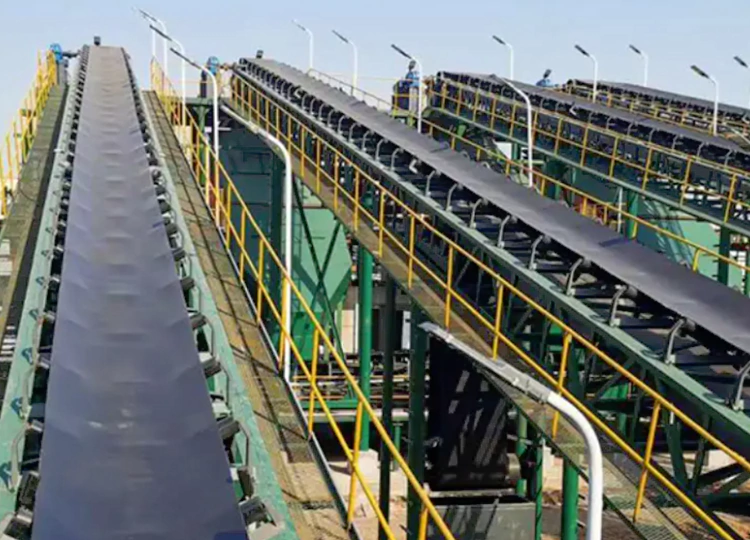

Radharc: lucht leanúna, caidéil uisce, lártheifneoirí, muilte liathróid, criosanna iompair agus trealamh eile a leanann ar aghaidh ag rothlú mar gheall ar an táimhe tar éis a bheith dúnta.

Pointe Péine: Má thosaítear ar an tiontaire minicíochta go díreach sula stoptar an mótar go hiomlán, beidh an modh tosaithe traidisiúnta ina chúis le forshrutha mar gheall ar mhaoirseacht an fhórsa frith -leictreamaighigh agus an voltas soláthair cumhachta de bharr an neamhréir idir luas an mhótair agus minicíocht aschuir an tiontaire minicíochta (a d'fhéadfadh meicníocht a chur chun cinn mar gheall ar an gcosaint a sháraíonn an t -uafás), an t -atmaisféar a dhíríonn ar an mbosca.

Luach: Is féidir leis an bhfeidhm rianaithe luais tosú go sioncronach le linn phróiseas cósta an mhótair, ag seachaint am feithimh neamhfhónaimh agus ag feabhsú éifeachtúlacht táirgthe (mar shampla atosú gasta tar éis múchadh éigeandála lucht leanúna i ngléasra stroighne).

2. Córas Nasctha Il-Motor

Radharc: I dtrealamh ar nós meaisíní priontála, meaisíní teicstíle, agus línte táirgthe déanta páipéir ina bhfeidhmíonn il -mhótair go sioncronach, nuair a stopann mótar amháin mar gheall ar mhífheidhm agus atosaítear é.

Pointe Péine: Mura ndéantar luas mótair aonair a shioncronú le luas mótair reatha eile nuair a atosaíonn sé, cuirfidh sé athrú tobann ar theannas ábhair (mar shampla briseadh fabraice nó roic páipéir).

Luach: Tríd an luas rothlach a rianú, is féidir leis an mótar atosaithe luas oibriúcháin reatha an chórais a mheaitseáil go tapa, sioncrónú il-mheaisín a choinneáil agus an ráta scrap a laghdú.

3.

Cásanna: Trealamh a chaithfear a atosú go tapa nuair a dhéantar an eangach cumhachta a athchóiriú nó nuair a dhíothaítear lochtanna tar éis iad a dhúnadh mar gheall ar luaineachtaí greille cumhachta, cosaint teip inbhéartaithe, etc. (mar shampla caidéil chóireála séarachais, agitators soithí imoibriúcháin ceimiceacha).

Pointe Péine: Éilíonn an modh tosaithe traidisiúnta fanacht go stopfaidh an mótar rothlú go hiomlán, rud a d'fhéadfadh cur isteach ar shreabhadh an phróisis nó ar dhamáiste trealaimh (amhail cúl-shreabhadh séarachais, soladú ábhair).

Luach: Is féidir é a thosú go díreach nuair nach bhfuil an mótar ag stopadh go hiomlán, ag laghdú an ama aisghabhála agus ag laghdú caillteanais um bhriseadh táirgthe.

4. Cineál Cineál Aiseolais Fuinnimh

I gcásanna ar nós craenacha a laghdaíonn rudaí troma agus ardaitheoirí ag gluaiseacht suas folamh, leanann mótair sa stát giniúna cumhachta ag rothlú mar gheall ar an ualach nuair a stopann siad.

Pointe Péine: D'fhéadfadh tosaithe dírí a bheith ina chúis le voltas bus DC an tiontaire minicíochta go soar mar gheall ar an mótar a bheith sa stát giniúna cumhachta (cosaint overvoltage), nó sruthán mór inrush a ghiniúint.

Luach: Is féidir leis an bhfeidhm rianaithe luais treo agus luas uainíochta an mhótair a bhrath ar dtús, tús a chur le minicíocht mheaitseála, agus ag an am céanna an fuinneamh aiseolais a ithe tríd an aonad coscánaithe chun tús sábháilte a chinntiú.

Iii. Buntáistí agus teorainneacha feidhmiúla

Buntáiste croí

Seachain tionchar forshrutha: Cuir teorainn leis an sruth tosaigh go dtí laistigh de dhá uair an sruth rátáilte (d'fhéadfadh tús traidisiúnta teacht ar 5 go 7 n -uaire) chun an tiontaire minicíochta agus an mótar a chosaint.

Giorrú an t-am tosaithe: Ní gá fanacht go stopfaidh an mótar go hiomlán. Is féidir é a thosú go díreach le linn cósta, éifeachtúlacht an chórais a fheabhsú (mar shampla, laghdaítear an t -am atosú lucht leanúna ó 2 nóiméad go 30 soicind).

Caith mheicniúil a laghdú: deireadh a chur le tionchar giaranna agus sciorradh crios de bharr an difríocht luais ag an am tosaithe, agus leathnaigh saol na comhpháirteanna meicniúla.

Feabhas a chur ar iontaofacht an chórais: In oiriúint don éileamh ar aisghabháil thapa tar éis dúnadh éigeandála, go háirithe i gcásanna táirgthe leanúnacha (mar shampla peitriceimiceáin agus bruithniú cruach).

Teorainneacha

Tá an cruinneas braite íseal-luais teoranta: nuair a bhíonn an luas mótair níos ísle ná 10% go 20% den luas rátáilte (mar shampla ag druidim leis an stát múchta), tá an comhartha fórsa ar ais leictreamaigh lag, rud a d'fhéadfadh teip a bhrath agus a éilíonn athrú go dtí an modh tosaithe traidisiúnta.

Spleáchas láidir ar pharaiméadair mhótair: Mura bhfuil na paraiméadair mhótair réamhshocraithe den tiontaire minicíochta (mar shampla cumhacht rátáilte agus uimhir cuaille) comhoiriúnach leis an staid iarbhír, d'fhéadfadh sé go dtiocfadh diall sa ríomh luais, agus go gcaithfear na paraiméadair a ath-uasmhéadú.

Tá gá le haonad coscánaithe roghnach: le haghaidh ualaí ard-intertia nó cásanna aiseolais fuinnimh, ní mór friotóir coscánaithe nó aonad aiseolais breise a chumrú chun an fuinneamh athghiniúnach a d'fhéadfaí a ghiniúint le linn an phróisis nuathionscanta a ithe.
