Fabhtcheartú simplí do VFD - IGBT 、 Droichead Ceartaitheora

Rabhadh:

Roimh an tomhas, is gá a chinntiú go ndéantar an VFD a thiomáint amach agus go mbaintear na línte cumhachta r, s, t agus aschuir u, v, w. Ach amháin tar éis P+/N- a thomhas agus níl aon voltas DC ann an féidir an oibríocht a dhéanamh!

Tomhais an modúl ceartaitheora den VFD:

Ar an gcéad dul síos, socraigh an t -ilmhéadar go dtí an suíomh “dé -óid”, agus ansin bain úsáid as na cinn tástála dearga agus dubh den ilmhéadar chun na céimeanna thíos a leanúint le haghaidh braite:

Ar an dara dul síos, déan teagmháil leis an gcríochfort dearfach P (+) den bhus DC leis an luaidhe tástála dubh, agus tadhall r, s, agus t i seicheamh leis an luaidhe tástála dearg. Taifead na luachanna ar taispeáint ar an ilmhéadar.

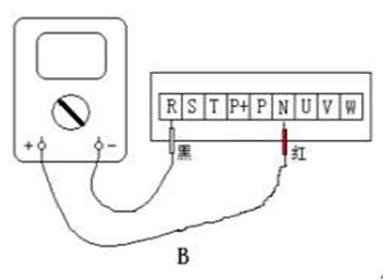

Ar an tríú dul síos, déan teagmháil leis an tástáil dhearg mar thoradh ar an gcríochfort diúltach n (-) den bhus DC, agus déan teagmháil leis an tástáil dhubh mar thoradh ar r, s, agus t i seicheamh, agus taifead taispeána an ilmhéadair a thaifeadadh.

Ar an gceathrú dul síos, má tá na luachanna ar taispeáint sa séú tomhas cothrom go bunúsach, léiríonn sé nach bhfuil aon fhadhb ann le ceartú an VFD. Seachas sin, déantar damáiste don mhodúl ceartaithe ag an suíomh comhfhreagrach.

Tomhais an modúl IGBT den VFD:

Ar an gcéad dul síos, socraigh an t -ilmhéadar go dtí an suíomh “dé -óid”, agus ansin bain úsáid as na cinn tástála dearga agus dubh den ilmhéadar chun na céimeanna thíos a leanúint le haghaidh braite:

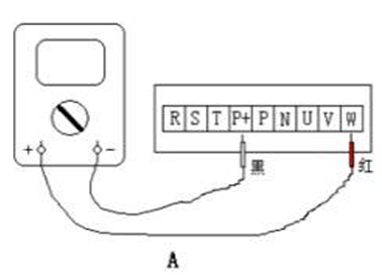

Ar an dara dul síos, déan teagmháil leis an gcríochfort dearfach P (+) den bhus DC leis an luaidhe tástála dubh, agus déan teagmháil le U, V, agus W i seicheamh leis an luaidhe tástála dearg. Taifead na luachanna ar taispeáint ar an ilmhéadar.

Ar an tríú dul síos, déan teagmháil leis an tástáil dhearg mar thoradh ar an gcríochfort diúltach n (-) den bhus DC, agus déan teagmháil leis an tástáil dhubh mar thoradh ar U, V, agus W i seicheamh, agus déan taifeadadh ar luach taispeána an ilmhéadair.

Ar an gceathrú dul síos, má tá na luachanna ar taispeáint den séú tomhas cothrom go bunúsach, léiríonn sé nach bhfuil aon fhadhb leis an inbhéartóir IGBT den VFD. Seachas sin, déantar damáiste don inverter IGBT ag an suíomh comhfhreagrach.
